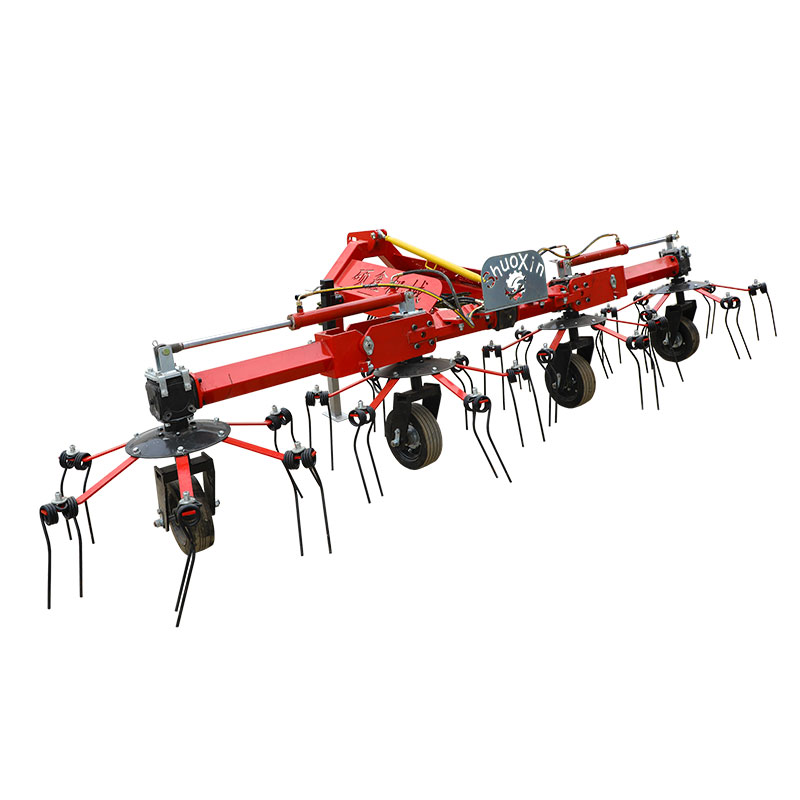

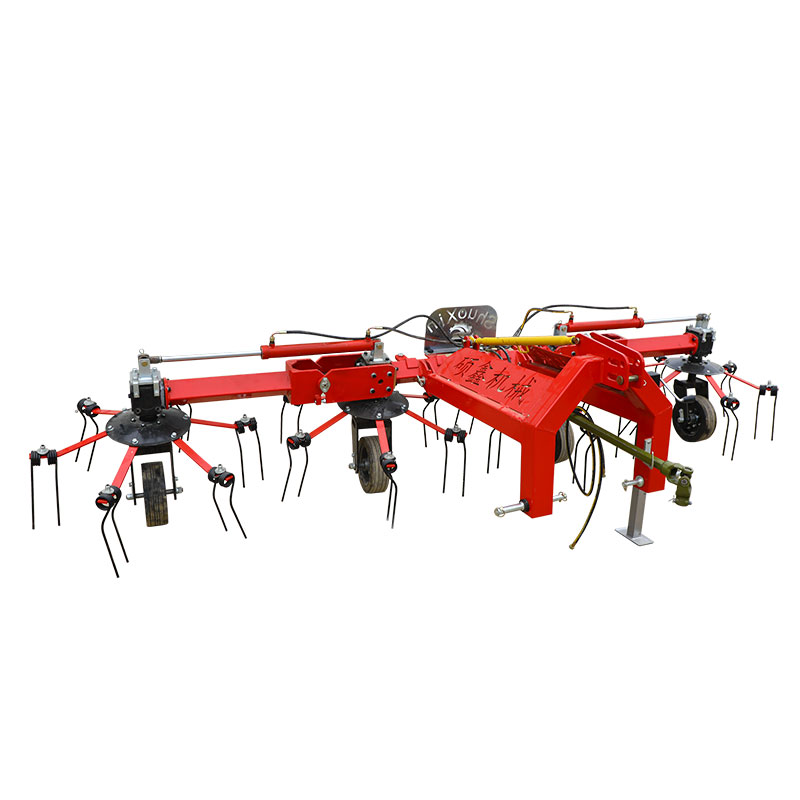

RACKING ROTARY ROTARY ROTARY RATARY

Le shuoxine remorque le râteau de foin Rotary Rotary Rotary Rake Fabricant et fournisseur en Chine qui peut raser le râteau rotatif rotatif rotatif.

Des râteaux rotatifs sont disponibles en type rotatif et à ressort. Pendant le fonctionnement, le râteau est transporté vers l'avant par le tracteur et entraîné par l'arbre de sortie.

Il est contrôlé par une came fixe installée au milieu et tourne autour de l'axe central, afin de terminer des actions telles que le désherbage et l'élimination de l'herbe.

Le râteau à ressort rotatif est équipé d'une pluralité de dents de ressort autour d'une pièce rotative, et les dents de ressort sont ouvertes par une force centrifuge pour effectuer l'opération de baisse.

Si vous changez l'angle de montage de la dent à ressort, vous pouvez faire le travail de gazon.

Les râteaux rotatifs ont des herbes lâches, une faible perte de pâturages, une pollution lumineuse et des vitesses de fonctionnement allant jusqu'à 12 à 18 km / h, ce qui les rend faciles à ramasser avec l'équipement de cueillette.

Le râteau rotatif horizontal se compose principalement d'un dispositif de suspension, d'une roue de marche, d'une dent de râteau, d'un déflecteur de collecte et d'un réducteur de vitesse. Pendant le travail, la puissance est fournie par l'arbre de sortie du tracteur. Son principe de travail est: la puissance est transmise à la boîte de vitesses de changement de vitesse à travers l'arbre de transmission des articulations universels, grâce à la décélération de l'engrenage conique au premier étage, la rotation de l'arbre du disque rotatif, du disque rotatif et de la marche de l'axe vertical du dispositif de roue est fixé dans le corps de la boîte d'engrenage par des boulons et de petits écrous ronds. L'ensemble dentaire de la mâchoire est fixé sur la platine à la platine au moyen d'un siège de dent de râteau sur la platine. Lorsque la plaque tournante tourne, le bras dentaire râteau tourne avec la rotation de la plaque tournante, réalisant ainsi les pâturages. Opérations intégrées

I.Feature de remorquage de foin Râteau Rotary Rotary Rake

Le râteau est une machine de récolte de fourrage qui intègre les râteaux de pâturage. Une fois le pâturage récolté, afin d'atteindre les conditions de balancement dès que possible, le pâturage doit être éclairé par un écran avec un épandeur. L'épandeur peut répandre uniformément le pâturage sur le terrain, ce qui facilite l'évaporation rapide de l'eau et facilite la coupe du pâturage dans les balles ou sèche avant l'ensilage. Lorsque l'humidité du pâturage peut atteindre un état où elle peut être séchée, les cultures sont rassemblées dans une grange avec un râteau et brisées en bandes en préparation des opérations de liaison. Lorsque le râteau fonctionne, utilisez les dents de printemps pour déplacer la récolte doucement pour rassembler ou étaler le soleil, en évitant les débris mixtes ou les pierres dans la récolte pour améliorer la qualité des pâturages ou des aliments verts.

Selon la norme JB / T 10905-2008 de l'industrie des tondeuses rotatives, la tondeuse doit respecter les normes suivantes:

La collection de mouches doit être propre, la perte de pâturages est

Petit, et le taux de fuite doit être inférieur à 5%;

(2) La largeur de la pile est de 2 ~ 4,0 m;

(3) La productivité de la luzerne est de 2,0 ~ 4,8 hm2 / h;

(4) La plage de puissance du râteau est de 17,5-25 kW.

Des râteaux rotatifs sont disponibles en type rotatif et à ressort. Pendant le fonctionnement, le râteau est transporté vers l'avant par le tracteur et entraîné par l'arbre de sortie. Il est contrôlé par une came fixe installée au milieu et tourne autour de l'axe central, afin de terminer des actions telles que le désherbage et l'élimination de l'herbe. Le râteau à ressort rotatif est équipé d'une pluralité de dents de ressort autour d'une pièce rotative, et les dents de ressort sont ouvertes par une force centrifuge pour effectuer l'opération de baisse. Si vous changez l'angle de montage de la dent à ressort, vous pouvez faire le travail de gazon. Les râteaux rotatifs ont des herbes lâches, une faible perte de pâturages, une pollution lumineuse et des vitesses de fonctionnement allant jusqu'à 12 à 18 km / h, ce qui les rend faciles à ramasser avec l'équipement de cueillette.

II.MAIN Structure et principe de fonctionnement

Selon la relation entre la direction du pâturage et la direction de la machine, le râteau peut être divisé en deux catégories horizontales et latérales (le modèle utilise une herbe latérale).

L'herbe intégrée de l'herbe latérale est parallèle à la direction de l'avancement de la machine. Parce que l'herbe a une petite distance de mouvement et moins d'inclusion, le profil de l'herbe après la récolte est relativement soigné, lâche et uniforme, et convient aux prairies naturelles à haut rendement et aux prairies artificielles.

Afin d'assurer la qualité et l'efficacité de la récolte des pâturages, le principe et la structure des râteaux latéraux sont utilisés.

1. Râteau de râteau

Le modèle adopte une suspension à trois points, qui est alimentée par une sortie d'arbre spline du tracteur à l'avant, et transmet de la puissance à travers un arbre spline rétractable. Autrement dit, lors de la conduite du tracteur, le travail de la tondeuse après avoir été suspendu peut être démarré et arrêté à volonté, afin que la tondeuse puisse être démarrée et arrêtée à volonté lorsqu'elle ne fonctionne pas ou ne tourne pas, afin d'améliorer son applicabilité.

2.La structure globale du râteau

Comme leRACKING ROTARY ROTARY ROTARY RATARYA de nombreuses fonctions telles que l'herbe précipitée, le nivellement, l'inversion du séchage et le déménagement, le râteau peut être utilisé pour intégrer les herbes de pâturage propres et régulières, et les pâturages ont une distance plus courte pour voyager, et le nombre de pâturages est réduit, et la perte d'herbe et l'accès à une composition nutritionnelle plus élevée, en ligne avec le concept moderne de l'alimentation animale. À cette fin, la structure globale du râteau rotatif horizontal de notre entreprise est illustrée ci-dessous.

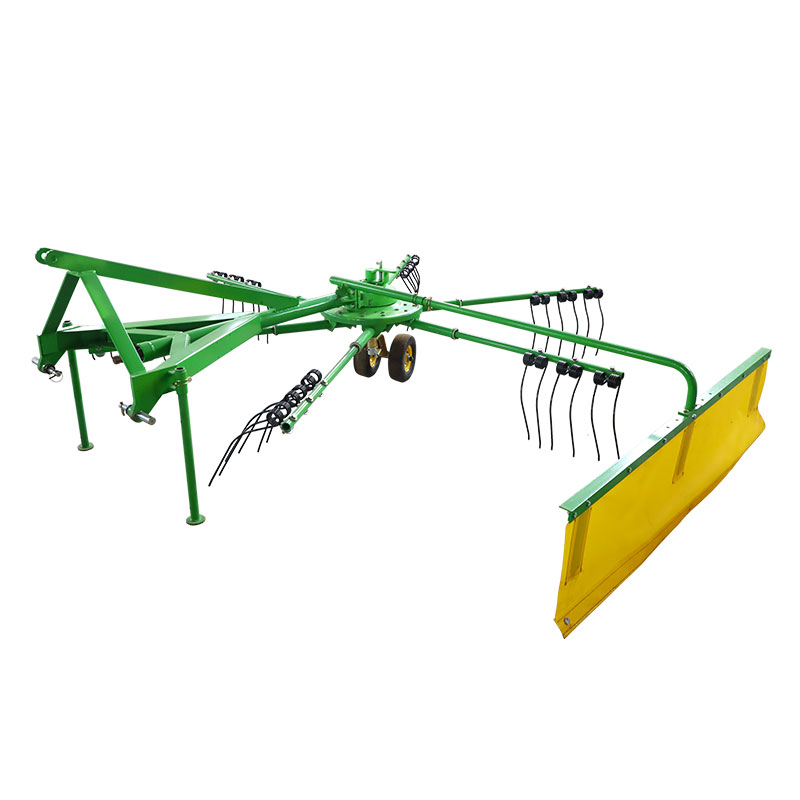

Le râteau rotatif horizontal se compose principalement d'un dispositif de suspension, d'une roue de marche, d'une dent de râteau, d'un déflecteur de collecte et d'un réducteur de vitesse. Pendant le travail, la puissance est fournie par l'arbre de sortie du tracteur. Son principe de travail est: la puissance est transmise à la boîte de vitesses de changement de vitesse à travers l'arbre de transmission des articulations universels, grâce à la décélération de l'engrenage conique au premier étage, la rotation de l'arbre du disque rotatif, du disque rotatif et de la marche de l'axe vertical du dispositif de roue est fixé dans le corps de la boîte d'engrenage par des boulons et de petits écrous ronds. L'ensemble dentaire de la mâchoire est fixé sur la platine à la platine au moyen d'un siège de dent de râteau sur la platine. Lorsque la plaque tournante tourne, le bras dentaire râteau tourne avec la rotation de la plaque tournante, réalisant ainsi les pâturages. Opérations intégrées

Iii. Spécification

1. spécification

2. Table

Il y a une platine à l'extrémité inférieure du réducteur du râteau rotatif. La platine uniformément

Distribue 6 bras de râteau le long de la circonférence. Les dents de râteau sont fixées sur le disque rotatif. L'extrémité de chaque bras dentaire Râteau fixe une paire de dents de râteau à ressort. Lorsque le râteau est en service, la puissance du bras dentaire de râteau est fournie par la platine et le bras dentaire de râteau est tourné par le disque de rotation, réalisant ainsi le fonctionnement du râteau.

La partie supérieure de la plaque de chargement a une poignée de réglage A (comme indiqué sur la figure), soulève la poignée et tourne la plaque tournante pour régler l'angle de la barre de calmar. Différents angles ont des fonctions différentes, de sorte que la machine a des fonctions différentes, principalement de l'herbe, d'aplatissement, de séchage du soleil, de migration, etc.

3.Ttine

La structure de râteau est représentée sur la figure. L'extrémité supérieure de la dent de râteau est transformée en forme de défilement pour augmenter son élasticité pour surmonter facilement l'obstacle. L'extrémité inférieure de la dent de dents est formée en forme d'arc afin que le pâturage puisse être soulevé et roulé le long de la surface de la dent, et que l'anneau de ressort est tourné. À gauche et à droite, le nombre de tours est égal aux quatre cercles gauche et droit. En utilisant un matériau de 60si2mn, durable et bonne élasticité.

4. Arbre ppto

L'arbre d'entraînement transmet principalement la puissance de sortie du tracteur vers le réducteur. En raison de la grande distance entre l'arbre de sortie du tracteur et l'arbre d'entrée du réducteur de vitesse, afin d'assurer la fiabilité de la transmission de puissance, une extrémité de l'arbre de transmission est connectée à l'arbre de sortie du tracteur en fonction des exigences de vitesse et des exigences de transmission, et l'autre extrémité est transmise par le coup. Il est connecté à l'extrémité d'entrée de l'arbre de vitesse de pignon du réducteur pour réaliser la transmission en douceur de la puissance.

5. Mécanisme de transmission

Selon les exigences de position et de structure, le réducteur est placé sur la palette 4, son extrémité d'entrée, un petit arbre de rangement conique est connecté avec l'arbre de transmission, et l'extrémité de sortie de l'extrémité de spline de l'arbre d'engrenage de grand biseau est connectée au disque. La structure est représentée dans la figure ci-dessous.

IV.Installation Exigences du remorquage de foin Rake Rotary Rotary Rake

Après avoir corrigé en fonction de la liste d'emballage du produit, sélectionnez un plancher plat et procédez avec assemblage dans l'ordre.

1. Retournez le cadre principal à l'envers, puis installez les pneus de marche;

2. Retournez le cadre principal à l'envers et mettez deux jambes à l'avant pour garder le cadre principal en équilibre.

3. Assemblez la tige de la tige supérieure à la fois, faites attention pour vous assurer que le roulement d'extrémité de tige doit être dans la rainure de la came, afin que la came puisse être tournée pour pousser la dent de la dents pour se retourner;

4. Installez la bielle de connexion Grass Baffle et connectez le déflecteur de l'herbe.

Insérez l'arbre d'entrée 6 dans le manchon d'arbre spline de l'arbre d'entraînement de l'entrée 6 et fixez la broche pour terminer l'installation.

V. opération et utilisation

1. Ajouter complètement le lubrifiant à chaque partie rotative avant utilisation;

2. Lors de l'ajustement, abaissez lentement l'implémentation au sol pour arrêter le tracteur et l'arrêter. Ajustement et maintenance stricts à l'état de démarrage;

3. Pendant l'opération, le conducteur doit confirmer qu'il n'y a aucun ou autre obstacles dans une certaine plage avant de commencer l'opération;

4. À la fin des travaux, il est nécessaire de choisir le site de mise à niveau afin d'assurer un stationnement sûr des outils;

5. Pendant l'opération, ils ne doivent pas faire de virages arbitrairement nets, et il est interdit de soulever le mise en œuvre sans faire tourner le sol.

6. Lors du transport, retirez le matériel de sortie arrière pour vous assurer que la machine-outil s'arrête, la machine-outil soulève à plus de 20 cm du sol et raccourcit la bielle de l'herbe Baffle pour faciliter le transport.

VI.MAINTENANCE ET DÉPANNAGE

1. Vérifiez régulièrement le degré de serrage de tous les boulons et écrous;

2. Pour s'assurer que la lubrification de la boîte de vitesses en place, rotation flexible;

3. Pour s'assurer que le roulement n'est pas endommagé, l'apparence de la forme de la dent est idéale, remplacement en temps opportun des pièces usées ou endommagées;

4. Vérifiez les questions pertinentes toutes les 8 heures de travail.
