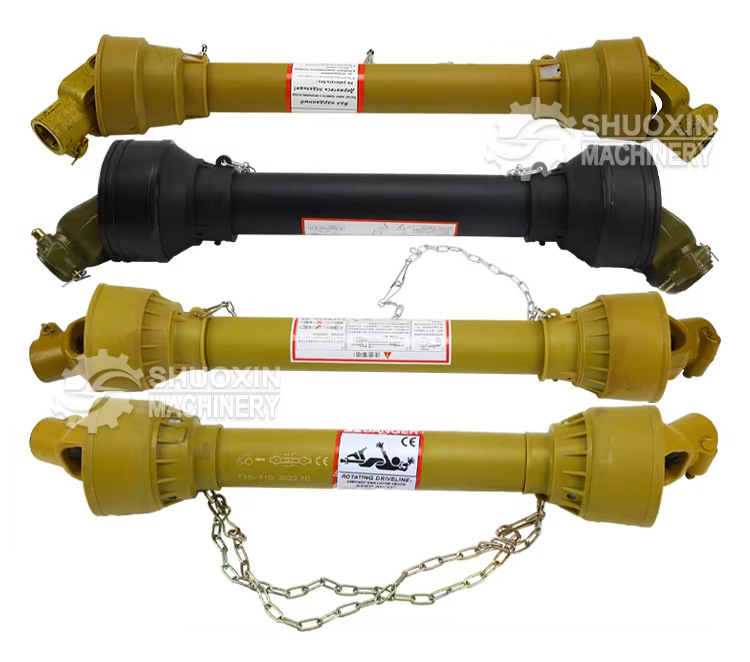

Arbres d'entraînement du tracteur

LeArbres d'entraînement du tracteursont une composante importante du système de transmission de puissance dans les machines agricoles. Leur fonction principale est de transférer efficacement la puissance du moteur sur les roues ou les machines agricoles qui l'accompagnent, servant d'assemblage de base qui assure l'efficacité opérationnelle et la sécurité du tracteur.

Composition structurelle

Tube d'arbre de transmission: en alliage d'aluminium à haute résistance, il est le composant principal de la transmission de puissance et peut résister au couple et à la contrainte de flexion.

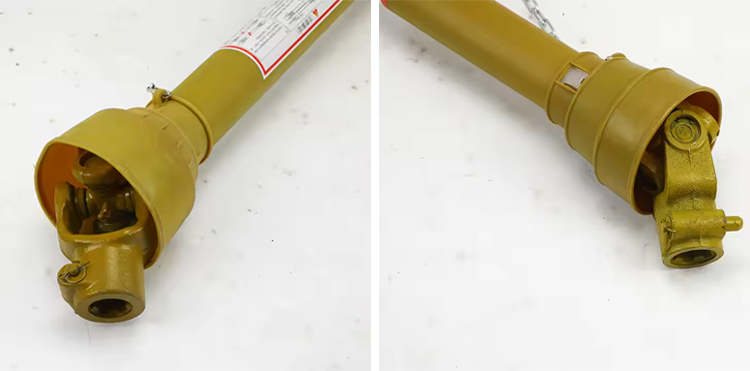

Joint universel: il permet la transmission de puissance entre les extrémités d'entrée et de sortie qui ne sont pas sur le même plan. L'angle maximal peut atteindre 80 °. Il adopte une structure de cage à billes pour assurer une transmission en douceur.

Couplage et arbre conger: connecte la boîte de vitesses et l'essieu d'entraînement. La conception rectangulaire de l'engrenage conique améliore la précision de la transmission.

Roulements et joints: les roulements à billes de rainure profonde (pour une charge à grande vitesse et lourde), les roulements à rouleaux cylindriques (avec une forte capacité de charge) et les roulements coulissants (pour une charge à basse vitesse et lourde) sont utilisés en combinaison. Les joints d'huile empêchent la fuite d'huile lubrifiante.

Formes et caractéristiques communes

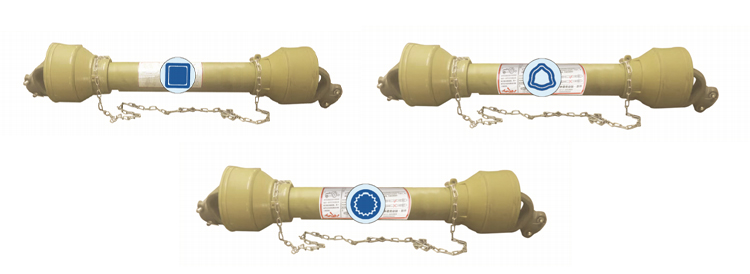

La forme spline duArbres d'entraînement du tracteurPeut affecter directement son efficacité de rotation et sa capacité de charge, et elle s'applique également à différents scénarios d'application.

Spline rectangulaire

● Il adopte la méthode de centrage en petit diamètre, assurant une bonne stabilité du centrage. La déformation causée par un traitement thermique peut être éliminée par le broyage pour garantir une haute précision.

● Avec plusieurs dents, il peut disperser la charge et convient aux connexions fixes ou aux connexions coulissantes avec des charges moyennes à petites.

● La racine dentaire est relativement peu profonde, entraînant moins de concentration de contraintes. La force de l'arbre et du moyeu est moins affaiblie et une haute précision peut être obtenue par broyage.

● Il est couramment utilisé dans les transmissions mécaniques des tracteurs, des automobiles, des machines-outils, etc., et est particulièrement adapté aux situations nécessitant un alignement et des conseils élevés.

Spline involute

● Le profil dentaire est une courbe involute. Lorsqu'il est soumis à une charge, il génère une force radiale, garantissant que chaque dent est également stressée, entraînant une forte résistance et une longue durée de vie.

● Il peut être couramment utilisé pour l'alignement des dents latérales, ou également pour l'alignement de grand diamètre ou de petit diamètre.

● Le processus est similaire à celui des engrenages, ce qui facilite l'obtention de haute précision et d'interchangeabilité.

● Il convient aux connexions avec des charges importantes, des exigences de précision d'alignement élevés et de grandes dimensions.

Spline triangulaire

● Traitement simple: les dents sont petites et nombreuses, facilitant le réglage et l'assemblage, et provoquant un affaiblissement minimal de l'arbre et du moyeu.

● Convient aux connexions statiques avec de petits diamètres et de faibles charges, telles que les connexions des pièces à parois minces.

● Structure simple et faible coût de fabrication.

CesArbres d'entraînement du tracteurProduit et développé par Shuoxin® est principalement conçu pour fournir en continu des solutions de transmission efficaces et durables pour l'agriculture mondiale, permettant à plus d'agriculteurs de mener facilement leurs opérations agricoles.
